Время срабатывания при комнатной температуре, с: <1 / 10000,
Задержка открытия, с: 0.15 - 1,
Минимальная работа, t?C: до -5
ОПИСАНИЕ И РАБОТА ИЗДЕЛИЯ

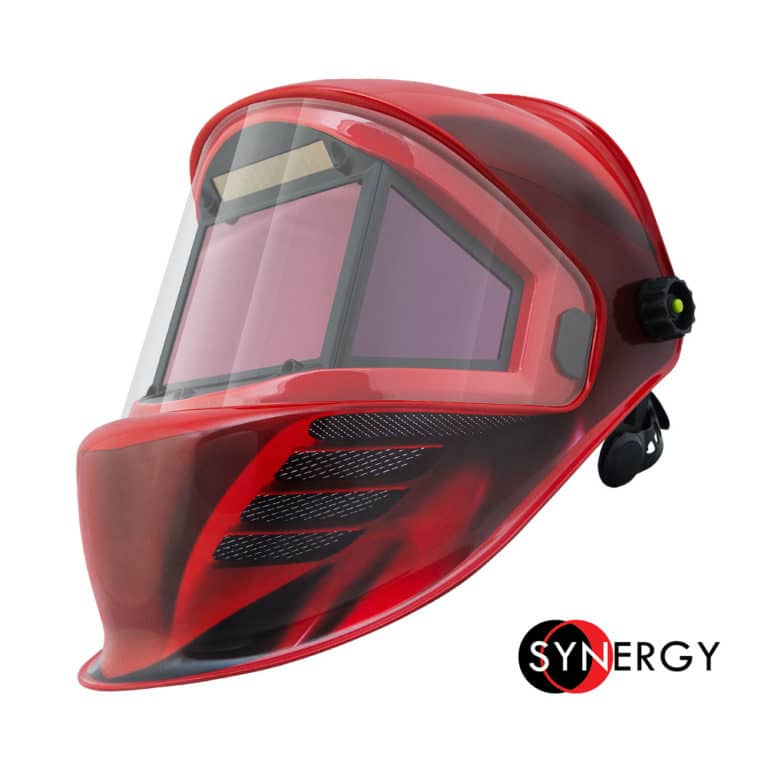

Сварочная маска с автоматическим светофильтром защищает глаза и лицо от вредного ультрафиолетового излучения, искр, брызг расплавленного металла при нормальных условиях сварки. Светофильтр автоматически переключается из светлого состояния в темное при зажигании дуги и возвращается в светлое состояние по окончании сварки. Перед использованием её нужно отрегулировать в соответствии с вашими индивидуальными особенностями: выбрать и установить чувствительность, время задержки светофильтра и положение оголовья.
ОСОБЕННОСТИ МАСКИ
- Лёгкий и прочный материал маски, негорючий и стойкий к излучению сварочной дуги.
- Маска соответствует современным стандартам качества DIN, ISO, EN379.
- Оптимальный размер смотрового окна обеспечивает максимум комфорта и безопасности при работе, позволяет хорошо видеть не только область сварки, но и окружающее пространство.
- 5 независимых фотодатчиков мгновенно срабатывают при возникновении сварочной дуги и поддерживают закрытое состояние, даже если 4 из 5 датчиков перекрываются каким-либо препятствием. Повышенная чувствительность сенсоров дает исключительную стабильность обнаружения дуги.
- Виды регулировок оголовья с мягкой налобной накладкой:
- Изменение по высоте и диаметру (реечный механизм)
- Установка расстояния от глаз до светофильтра (3 позиции),
- Установка изменения угла опускания маски (5 позиций),
- Фиксация в произвольном положении боковыми «барашками».
- Максимальная постоянная защита от невидимого УФ/ИК DIN 16 излучения дуги гарантирует защиту органов зрения даже при вышедшей из строя управляющей электроники/разряженных элементов питания (зеркальный защитный слой).
НАСТРОЙКА АСФ МАСКИ КОРУНД МЕГА КРАСНАЯ
Затемнение регулируется только на центральном элементе. Боковые элементы имеют нерегулируемую степень затемнения в рабочем состоянии DIN11.
Всегда меняйте внешние и внутренние защитные стёкла при их износе.
ВСЕГДА ВЫКЛЮЧАЙТЕ СВЕТОФИЛЬТР ДЛЯ ЭКОНОМИИ ЗАРЯДА ЭЛЕМЕНТОВ ПИТАНИЯ.
Если маской не пользоваться более 45 минут, после последней сварки, светофильтр выключиться автоматически.
Включение и выключение светофильтра
Для включения нажмите любую кнопку.
Для отключения нажмите и удерживайте более 1,5 сек. кнопку «MODE».
Режим ожидания
Если интенсивность освещения на сенсорах будет ниже 10 lx (единица измерения освещённости), то светофильтр перейдёт в режим ожидания, для включения вынесите маску на свет или нажмите любую кнопку.
После выхода светофильтра из режима ожидания светофильтру может потребоваться 10 секунд для возобновления нормальной работы.
Органы управления.
- Кнопка MODE (1) – переключает режимы работы АСФ
Однократное нажатие переключает последовательно режимы работы светофильтра, GRIND (Шлифовка) – Weld (Сварка) – CUT (резка). Нажатие более 1,5 сек. выключает светофильтр, для экономии заряда батарей. Включить светофильтр можно нажав на любую кнопку.
- Кнопка А/М (2) – автоматический/ручной режим настройки затемнения «SHADE»
Однократное нажатие переключает режимы настроек затемнения:
«AUTO» — светофильтр автоматически подбирает степень затемнения для данной яркости. Кнопками «LKR» (3) и «DKR» (4) можно изменить автоматическую степень затемнения от -2 до +2 единиц. «-2» — светлее, «+2» темнее, активен только в режиме сварка «WELD». «MANUAL» — можно установить степень затемнения вручную от 8 DIN до 14 DIN, «LKR» (3) — уменьшает степень затемнения, «DKR» (4) — увеличивает степень затемнения. Нажатие более 1,5 сек и удержание, включает проверку работы режимов светофильтра.
- Кнопка «LTR» (3) — уменьшение степени затемнения «SHADE».
Однократное нажатие последовательно уменьшает затемнение на 1 единицу. Нажатие более 1,5 сек и удержание, быстро уменьшает степень затемнения.
- Кнопка «DKR» (4) — увеличение степени затемнения «SHADE»
Однократное нажатие последовательно увеличивает затемнение на 1 единицу. Нажатие более 1,5 сек и удержание, быстро увеличивает степень затемнения.
- Кнопка «LOW» (5) – уменьшение чувствительности «SENS»
В режиме СВАРКА (WELD) и РЕЗКА (CUT), однократное нажатие последовательно уменьшает чувствительность от 7 до 0, на 1 единицу.
- Кнопка «HIGH» (6) – увеличение чувствительности «SENS»
В режиме СВАРКА (WELD) и РЕЗКА (CUT), однократное нажатие последовательно увеличивает чувствительность от 0 до 7 на 1 единицу. Нажатие более 1,5 сек., включает и отключает автоматический режим чувствительности, рядом с индикацией «SENS» появляется надпись «AUTO».
- Кнопка «MIN» (7) – уменьшение задержки открытия светофильтра «DELAY»
В режиме СВАРКА (WELD), однократное нажатие последовательно уменьшает задержку открытия светофильтра от 9 до 0 на 1 единицу. В режиме СВАРКА (WELD), нажатие более 1,5 сек., включает и отключает автоматический режим чувствительности задержку открытия светофильтра, рядом с индикацией «DELAY» появляется надпись «AUTO».
- Кнопка «MAX» (8) – увеличение задержки открытия светофильтра «DELAY»
В режиме СВАРКА (WELD), однократное нажатие последовательно увеличивает задержку открытия светофильтра от -9 до +9 на 1 единицу. В режиме СВАРКА (WELD), нажатие более 1,5 сек., включает и отключает плавное открытие светофильтра, рядом с индикацией «DELAY» появляется надпись «G».
ИНДИКАЦИЯ НА LCD ДИСПЛЕЕ
- Индикация режимов работы светофильтра:
Режим (GRIND) — «шлифовка» позволяет отключать АСФ (светофильтр затемняться не будет для использования маски как защитного щитка при резке, шлифовке и т.д. Режим (WELD) – «сварка» активирует работу светофильтра со степенью затемнения от 8DIN до 14DIN, светофильтр будет затемняться при начале сварки. Режим (CUT) – «резка» активирует работу светофильтра со степенью затемнения от 4DIN до 8DIN, для работы при воздушноплазменной резке, газовой резке и т.д. Светофильтр будет затемняться при начале резки.
- Индикация режимов затемнения ручной или автоматический.
- Индикация степени затемнения «SHADE»
- Индикация значения чувствительности «SENS»
Настраивает начальный порог чувствительности сенсоров срабатывания затемнения.
- Максимальная настройка «7» может потребоваться для сварки на небольших токах,
чтобы светофильтр срабатывал вовремя при начале сварки.
- Минимальная настройка «0» может потребоваться при ярком освещении в месте проведения сварочных работ, чтобы светофильтр не реагировал на другие источники, не относящихся к сварочной дуге.
- Индикация включения автоматического режима чувствительности «SENS»
- Индикация значения задержки открытия светофильтра
Задержка открытия устанавливает время открытия светофильтра после окончания сварки. Чтобы не травмировать глаза от яркости сварочной ванны.
- Индикация включения автоматического режима задержки открытия «DELAY»
- Индикация включения режима плавного режима открытия светофильтра
- Индикация светодиода красного цвета
Горит постоянно – сели элементы питания, требуется заменить. Моргает – включен режим шлифовка «GRIND».
| Размер смотрового окна центрального элемента, мм | 115 х 85 |
| Размер смотрового окна бокового элемента, мм | 80 х 35 х 60 (2шт.) |
| Количество сенсоров, шт. | 5 |
| Время срабатывания (при 20?, С) | 1/10000 сек. |
| Сверхбольшая смотровая зона с технологией TRUE COLOR | есть, только для центрального экрана |
| Дополнительные боковые затемняющиеся стекла для обзора на 180? | есть |
| Степень затемнения в открытом состоянии, DIN | 3 |
| Степень затемнения в рабочем состоянии, DIN | 4-8 / 8-14 |
| Регулировка чувствительности | плавная |
| Регулировка задержки открытия, сек. | плавная 0,15-1 |
| Внутренняя система управления АСФ | есть |
| Минимальная работа при t? С | до - 5 |
| Оптический класс | 1/1/1/1 |
| Чувствительность TIG | > 2A |
| Режим "шлифовка" | есть |
| Защита УФ/ИК | DIN 16 |
| Облегченный корпус из сверхпрочного негорючего материала | есть |
| Подходит для работы в помещении / улице | да |
| Питание | Сменные элементы, 2ХCR2032 + солнечные элементы |
| Комбинированная система питания фильтра | есть |
| Подходит для любых видов сварки | да |
| Подходит для работы в режимах сварка/резка | да |
| Конструктивная защита шеи сварщика | есть |
